油浸式電力變壓器溫度控制器溫控器的主要定義

目前使用范圍最廣的測壓儀表便是彈性式壓力儀表。這種儀表的結構簡單，能夠對多種變壓器進行測量，儀表的指示清晰，便于使用和維護，價格合理，使用條件簡單，對電力系統測量極為重要。對1000 kVA 及以上變壓器等油溫進行檢測時主要應用這種壓力儀表，這種儀表也適用其他設備的溫度檢測以及控制。

油浸式變壓器溫控器工作的原理

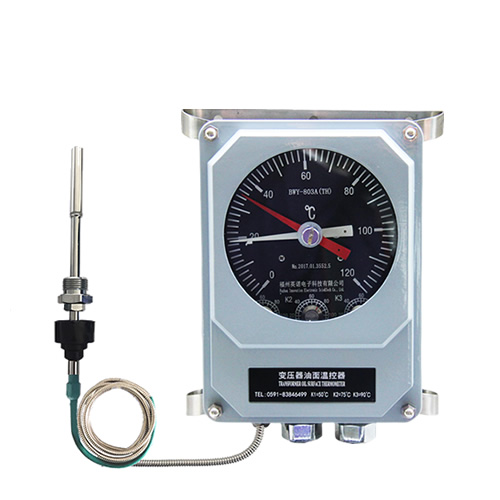

溫控器主要有毛細管、溫包、彈性的元件以及微調的開關組成。溫控器在工作時，溫包的體積會發生一系列的變化，這種變化是由溫控器內部液體的熱脹冷縮引起的。由于檢測時的溫度會發生一定的變化，溫包的變化會使彈性元件產生一定的位移變化，這種變化經過一系列的方式能夠顯示出溫度情況，從而使冷卻系統因微調開關的變動而關閉或者啟動。溫控器在儀表內部溫包使彈性元件發生移動時會輸出一種傳輸距離超過幾百米的熱電阻信號，這種信號可以由控制室接收，也就是 BWY（WTYK）-802A、803A，該溫控器所應用的技術主要為復合傳感，能夠將溫控儀的油溫通過數字的形式顯示出來。傳輸的信號會由電阻信號變成直流標準信號（0~5）V，（1~5）V 或（4~20）mA，計算機聯網之后可對該信號進行處理。溫控器的防護性能相對較良好，可以長期在戶外作業，儀表的溫控開關裝在儀表內部，能夠實現冷卻系統的關閉、報警以及啟動，使控制中心接收溫度信號，將變壓器的油溫顯示出來。

?油浸式變壓器溫控器技術指標以及計量性能的要求

（1）對顯示誤差的要求。在檢測時允許檢測儀器有一定數值的誤差，不過準確程度的級別應該限制誤差的標準。

（2）進行標準的設定。在檢測時溫度計上所顯示的誤差的示值應該超過誤差的最大值的1.5倍。

（3）在設定溫度計標準切換差時，應注意示值允許的誤差應該超過示值誤差的1.5倍。

（4）設定溫度計報警標準，在誤差小于所允許的示值的最大值的1.5倍時，溫度計應報警。

檢定壓力式溫度器檢定標準

（1）標準器。可以利用汞溫度計或者二等標準的汞溫度計測定溫度計的實際測量范圍，其他適用于標準器測定標準的標準器也可以進行溫控器的檢定。

（2）配套溫控器的設備。規矩規程所規定的恒溫技術性能。采用 prt-01b 恒溫槽制冷。絕緣電阻表采用500 V。絕緣電阻表選用 ZC-25型。

?油浸式變壓器溫控器工作所需的條件

（1）在對溫控器檢定時，應保證溫度在15~35℃之間，濕度在85% 以下。

（2）溫控器的工作條件應當良好，適宜檢測工作的進行。

?油浸式變壓器溫控器哪家質量好

（1）首先對溫控器的外觀進行檢查。保證溫控器的表面完好，溫控器的表盤沒有損壞。溫控器的各個零件應當穩固，沒有損壞。

（2）檢測絕緣電阻。測量輸出端子以及接地端的電阻由500V 的電壓測量，要保證其大于20 Ω。

（3）對溫控器示值誤差的檢測。在檢測之前把表頭固定在檢測臺上，要垂直固定。之后將溫包放進恒溫槽里，浸入1/3~2/3的引長管，保證溫包和表頭之間的高度差不到1m。對檢測的各個點都要進行測量，要測量出第一次檢測的溫度計的最小值以及最大值，兩者之間要測量四個點以上。同時對溫度計的0℃點進行檢測。在檢測時應當進行兩次重復測量，由小到大進行以及由大到小進行。測量最值時只需測量一次。讀數時保證表盤和視線水平，讀數的數值要精確到小數點后面一位。

（4）對指針移動的穩定性以及重復性進行檢測。在進行這幾項指標檢測時可以在示值檢測時同時進行。在示值檢測的同時應當注意指針移動的情況，確保指針移動所顯示的溫度下降和上升的變化平穩，與規范相符合。在對同一個點進行檢測時，反著檢測以及正著檢測的誤差要和溫度計回差相同。應該對每個檢測點進行多次測量，并記錄和計算檢測中最值差值的數值，這便是對溫度計重復性的檢測。

（5）檢測定點的切換差和誤差以及報警點的設定誤差。

在首次檢測時應注意對這三個點的測量，要保證這三個點的分布均勻。隨后對溫度計檢測時除了溫度計的最值之外，可以只對一個點進行測定，該點應該分布在長度標線之上 ；在檢測過程中將溫度計的溫包以及溫度計在同一時間放在恒溫槽里面，與此同時將信號電路連接。在檢測時對信號電路進行斷開和接通的操作，并記錄切換時的檢測數值，所記錄的數值便是檢測過程中接點的反向和順向切換值。計算反向以及順向切換值的平均值，這一數值便是終值。該數值和溫度計上被測定的指針的數值之差便是所設定的誤差。要保證測定的誤差在所規定的范圍之內。切換值上下之差的絕對值大小就是切換差的數值。在設定時，如果切換差和設定點數值相同，應當對信號電路進行兩次斷開和閉合的測定。

根據客戶所提的要求，所應用的壓力溫度計可以不用進行切換值以及誤差的檢測，只檢測報警誤差即可，對報警誤差的檢測也就是上述所提到的反向以及正向切換值的檢測。兩者的差值的絕對值和溫度計的指針所指示的數值之差便是所要檢測的報警誤差。

?油浸式變壓器溫控器數據檢查

（1）如果二等水銀溫度計或者汞溫度計作為標準器時，可以通過下列式子進行溫差的計算 ：y=t-（t′+A） （1）式（1）中 ：y 表示的是溫度計的顯示誤差 ；t 表示的是被檢溫度計的數值 ；t′ 表示標準器顯示的數值 ；A 為修正數值。以上數值的單位均為℃。

（2）完成檢測之后，對于不合格的出具結果通知書，并且應該在其中指出具體不合格的部分，對于合格的應出具證書。

?油浸式變壓器溫控器檢測服務時間

要根據實際情況確定檢測的周期，一般情況下檢測周期不能超過1年。

確保溫控器的準確度以及精度符合要求，在對其進行校驗和檢定時應該遵守我國的計量檢驗規定的驗定方法。考慮到溫控計的實際應用情況，溫控器的安裝數量應該超過一塊。一旦超過一塊溫控器時，會因為安裝溫控器的陽面和陰面部位等的不同使得幾塊溫控器上的數值有著較大的差別。所以經驗豐富以及專業知識豐富的溫控器維護人員應當注意解決外界因素對溫控器的影響。
